DIVISOR DE FRECUENCIAS (CROSSOVER)  Medio

Conceptos básicos de un Crossover pasivo Para reproducir el ancho de banda audible, se deben utilizar tres parlantes que completen el espectro audible, ya que un solo parlante no puede emitir las frecuencias; entre 20 hertz y 20.000 hertz, esta banda audible se divide en tres altavoces, así: Woofer- Responde a las frecuencias bajas. Medio (MidRange) - responde a las frecuencias medias. Tweeter - reproduce las frecuencias altas. Para que cada uno de estos parlantes reproduzca; sólo las frecuencias respectivas, debe construirse un circuito, entre el terminal de salida del amplificador y cada parlante, este circuito está formado de bobinas y condensadores, para restringir y separar las frecuencias. A este circuito se le da el nombre de Divisor de Frecuencias o Crossover. Estos divisores de frecuencias se dividen en varias categorías según el número de formas (2, 3 o 4 vías). El crossover puede tener un valor de atenuación de la pendiente de 6, 12, 18 o 24 desibeles (dB) por octava.

Los divisores de frecuencias pueden seguir una aproximación de dos tipos:
- Tradicionales Filtro Pasivo utilizado en sonido Hi-fi,
- Filtro Activo con características superiores en comparación con el filtro pasivo, utilizado preferiblemente en los crossover de 4 vías de 24 dB / octava.

Los Divisores de Frecuencias se conforman de condensadores y bobinas (rollos de alambre), que atenúan las frecuencias. El uso de un sólo condensador o de un sólo carrete da una atenuación de 6 dB por octava.
La forma de conectar el componente, determina que tipo de frecuencias afecta. Por ejemplo: Un Condensador en Serie conectado en el positivo; que va al parlante, se encarga de atenuar las frecuencias bajas y dejar pasar las frecuencias altas. De esta manera se forma un Filtro Pasa Altos, mientras que si lo colocaos en paralelo con el parlante, se consigue una atenuación de frecuencias altas, dejando pasar las frecuencias bajas. Esto sería un Filtro Pasa Bajos.
El funcionamiento de la bobina es de manera invertida que el condensador. Si colocamos una bobina en serie con el positivo, se atenúan las frecuencias altas y sólo pasan las frecuencias bajas, y si la colocamos en paralelo, se consigue una atenuación de las frecuencias bajas.
Un detalle a tener en cuenta es que en algunos casos al usar crossover, se introduce una señal de fase, que puede ser compensada invirtiendo la polaridad de la conexión del altavoz de agudos (Tweeter), para el caso de un sistema de 2 vías, y el medio (Midrange), en el caso de un sistema de 3 vías.

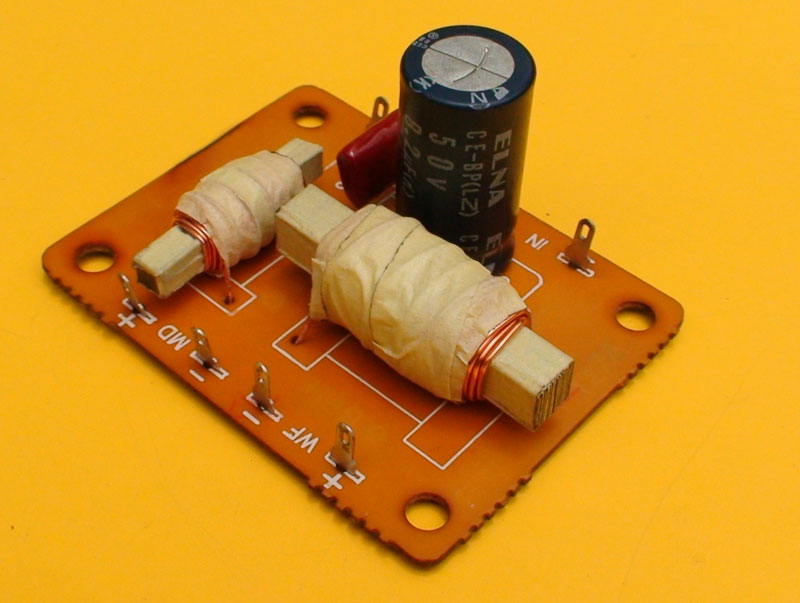

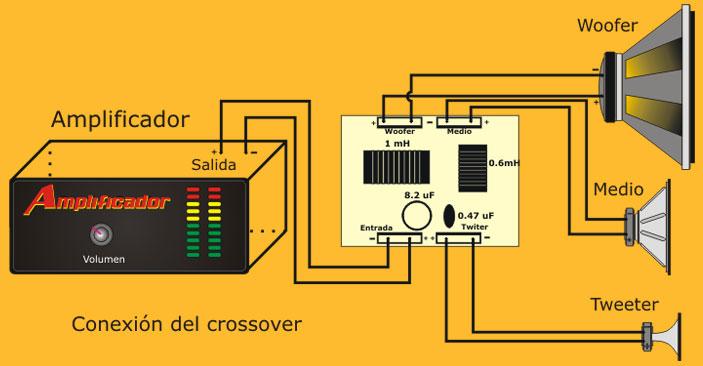

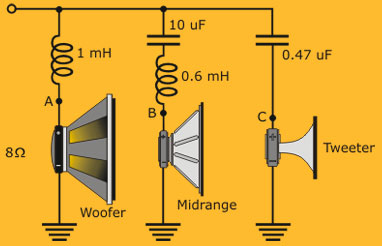

Para alimentar un altavoz o woofer, se utilizará un Filtro Pasa Bajos. (Una sola bobina en serie o una bobina en serie y un condensador en paralelo). Para alimentar un parlante medio, será utilizado un Filtro Compuesto de pasa altos y pasa bajos. (Una bobina y un condensador, ambos en serie). Para alimentar un tweeter, se utilizará un Filtro Pasa Altos. (Un solo condensador en serie o un condensador en serie y una bobina en paralelo).

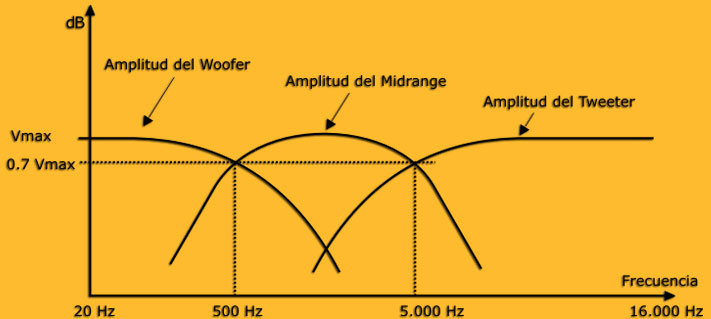

El ancho de banda que reproducen los parlantes, es el resultado de la restar 500 Hz del Woofer (bajo), a los 5.000 Hz del parlante Medio (Midrange), obteniendo 4500 Hz del ancho de banda del circuito Crossover. Es necesario aclarar que el ancho de banda; de 4.500 Hz en este caso, no significa que los tres parlantes sólo reproduzcan 4.500 Hz. Por el contrario, los tres parlantes reproducen la totalidad del ancho de banda audible por el oído humano, que va desde 20 Hz, hasta 20.000 Hz.
